XRM应用介绍-油气地质

发表时间：2021-09-01

浏览次数：3030

作者：伦琴实验室

应用XRM技术扫描岩心类样品后即可以获得几乎接近于样品实际结构的数字岩心，用数据图像处理软件对数字岩心进行分析就可以得到岩石样品内部的三维结构信息，并以此为基础进行诸如定量分析，鉴别岩石性质、矿物成分三维分布、量化岩石中孔隙发育情况，动态地显示岩心内部应力水平、油气运移规律，并模拟出所称岩心的三维立体模型等相关研究。

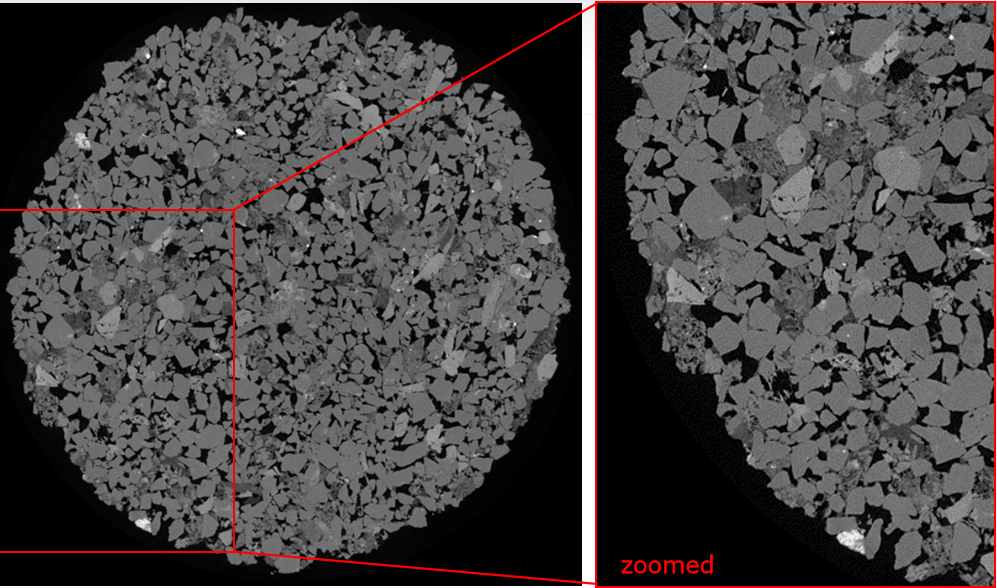

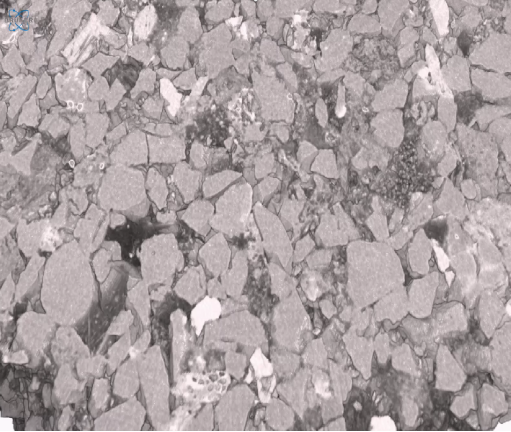

砂岩样品切片图数据

图片56.png 图片57.png

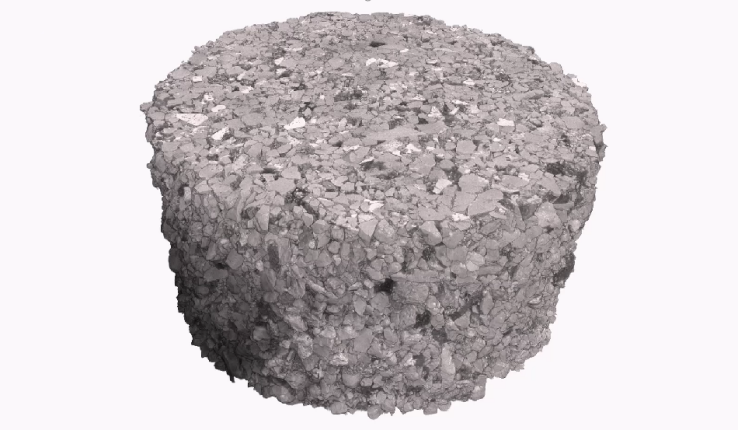

三维体渲染图

针对页岩样品内部孔隙/裂纹结构的高分辨率XRM扫描，Skyscan 2214,1um

在利用XRM对岩心类样品进行三维表征时，我们可以利用灰度值的不同对不同的组分进行颜色编码，即以不同的颜色来表示样品内部同的组分，并可对三维模型进行任意角度的虚拟“切割”。例如，针对岩心内部孔隙结构，我们可以直观清晰地对其三维分布情况进行表征，并定量分析出样孔隙率、孔径分布、连通率、开孔闭孔体积占比等数据。

图片58.png 图片59.png

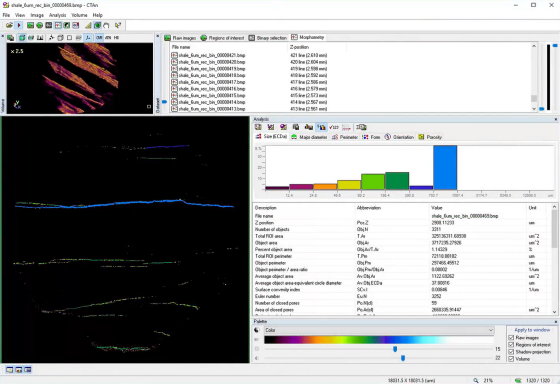

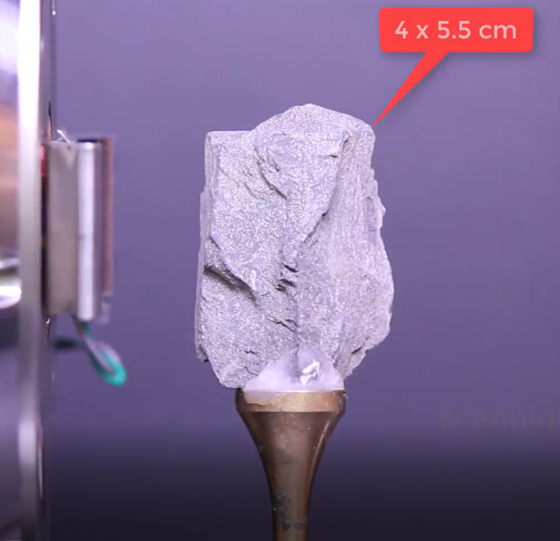

页岩样品（左图）样品内部孔隙、裂纹定量分析（右图）

图片60.png 图片61.png

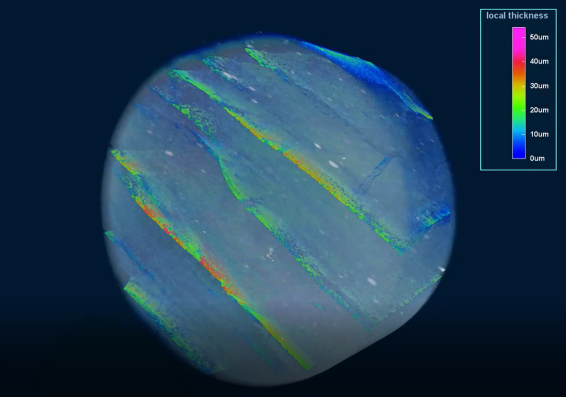

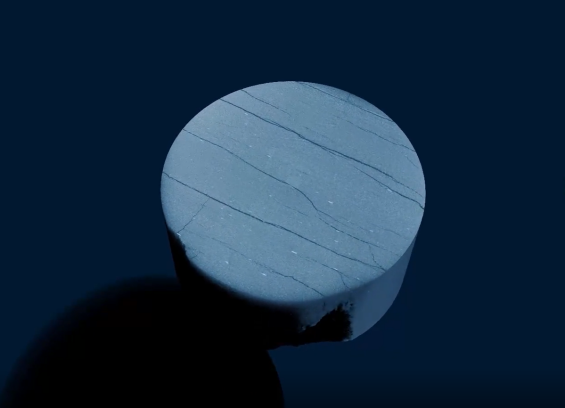

样品整体三维体渲染图整体（左图）样品内部孔隙、裂纹孔径分布三维体渲染图（右图）
